Назначение и типы буровых вышек и мачт



ВРАЩАТЕЛЬНОЕ БУРЕНИЕ СКВАЖИН



Буровые вышки и мачты служат для спуска в скважину и подъема из нее бурильных и обсадных труб.

Буровые вышки бывают деревянные (из бревен или досок) и металлические (из труб).

Для бурения наклонных и вертикальных скважин глубиной до 200—300 м применяют трехногие вышки. Для бурения вертикальных скважин — четырехногие вышки башенного типа.

Деревянные вышки используют в лесных районах. Чаще применяют металлические вышки. Они быстро собираются и разбираются, долговечны, по сравнительно ровной местности могут транспортироваться тракторами без разборки.

Высота буровых вышек различна и зависит от глубины скважин. Для бурения глубоких скважин применяют более высокие вышки. Они ускоряют спуск и подъем бурового инструмента, так как позволяют разъединять колонну бурильных труб на более длинные части — свечи '.

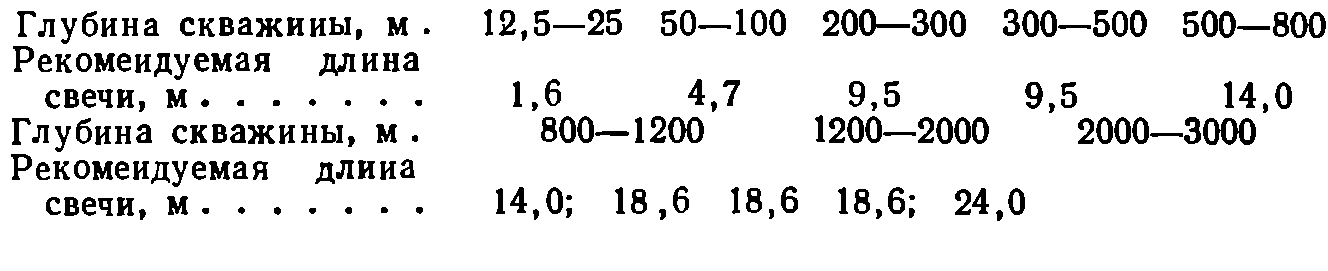

Рациональная высота буровой вышки ориентировочно может быть определена из формулы, где Lсв — длина свечи, выбираемая соответственно глубине скважины, м; k — коэффициент, учитывающий возможность затягивания снаряда в кронблок при переподъеме (k=1,2—1,5). Величина коэффициента прямо пропорциональна скорости подъема.



Спуско-подъемные операции на самоходных и передвижных буровых установках выполняются с помощью металлических мачт, которые при транспортировке укладываются в горизонтальное положение. Применение таких установок сокращает время на монтаж, демонтаж и перевозку оборудования. Но самоходные установки обычно не имеют утепленных буровых зданий и поэтому не могут применяться в холодное время года. С этой целью выпускаются передвижные буровые установки типа МР, БМ и другие, которые состоят из металлической мачты и бурового здания, смонтированных на сварном металлическом основании — санях.

В буровом здании постоянно монтируются буровой станок, насос, двигатель внутреннего сгорания или электродвигатели, труборазворот и другие устройства. Буровая установка МР-5А оснащается станком СБА-500, буровая установка УКБ-50/100 оснащается станком УКБ-50/100, буровые установки МРУГУ-2 и МРУГУ-3 — буровыми станками ЗИФ-650М или СБА-500, буровая установка МР-6 — буровым станком УКБ-200/300.

Передвижная буровая установка с буровым оборудованием перевозится на новую точку бурения трактором. Перед транспортировкой по пересеченной местности мачту укладывают в горизонтальное положение. Перевозка передвижной буровой установки на большие расстояния осуществляется единым блоком на трайлере.
